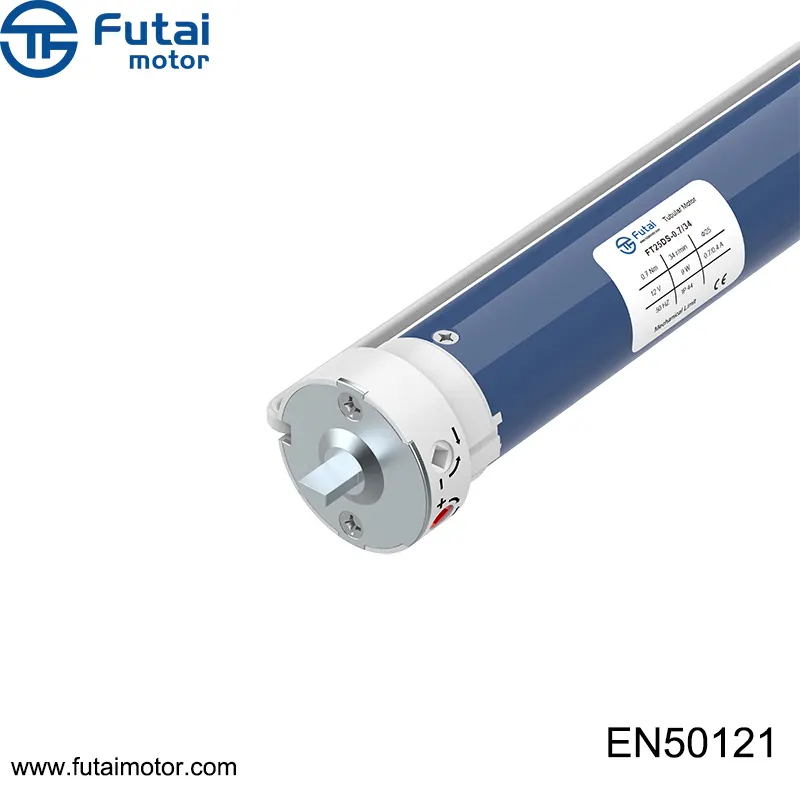

EN50121 Hyväksytty rautatietelan kaihtimet moottori

FT -moottori on EN50121 -hyväksytty rautatietelan kaihtimet moottori on korkealaatuinen putkimainen moottori. Suunnittelimme sen sähkötelan kaihtimiin rautateiden käytössä. Sitä on saatavana 12 V: n ja 24 V: n malleina. Halkaisijaltaan vain 25 mm, sillä on ohut ja kompakti muoto ja se on varustettu kestävällä kuparikierretyllä ruuvitangolla ja erittäin tarkalla mekaanisella iskumekanismilla.

Eritelmä

Malli	Arvioitu vääntömomentti	Nimellisnopeus	Putken halkaisija	Arvioitu jännite	Arvioitu  Voima	Arvioitu  Nykyinen	Suoja  Aste	Enimmäismäärä  käännökset	pituus L1/L2
	N.M	rpm	mm	V	W	A		Kääntyä	mm
Ft25ds	0.7	34	25	12/24	9	0,8/04	IP44	22	310/300
Ft25ds	1.5	28	25	12/24	12	1/04	IP44	22	310/300

Ominaisuus ja sovellus

EN50121 -hyväksytty rautatietelit -kaihtimet moottori on varustettu kuparikierretyllä ruuvitangolla. Tämä malli parantaa sen mekaanista luotettavuutta ja pidentää sen käyttöikä. Sen kyvyn työskennellä kaksoisjännitteillä (12 V/24V), se voidaan sisällyttää joustavasti rautatie -ajoneuvojen sähköjärjestelmiin.

EN50121 -sertifiointi takaa, että moottori täyttää tiukasti EMC -vaatimukset. Se pitää säteilypäästöt (9 kHz - 6 GHz) määriteltyjen rajojen sisällä ja vähentää suoritettuja häiriöitä voimajohtoihin. Lisäksi se on erittäin kestävä RF -kenttien ja sähköisten nopean transienttien (EFT) suhteen.

Nämä ominaisuudet tekevät siitä ihanteellisen valinnan junaosastoihin, asemaalustoihin ja valvontahuoneisiin. Näissä paikoissa sähkömagneettiset häiriöt voivat vaarantaa turvallisuuden - kriittiset järjestelmät. Esimerkiksi korkean nopeuden junissa moottori mahdollistaa rullakaihtimien toiminnan sujuvasti tuottamatta EMI: tä, joka saattaa häiritä junan ja radan sivujen signalointilaitteiden välistä viestintää.

Räätälöityjä EN50121 -hyväksyttyjä rautatietelit -kaihtimia moottoria on käytetty monissa eurooppalaisissa hankkeissa, mukaan lukien metrojärjestelmät ja Intercity Rail Networks.a

Tuotetiedot

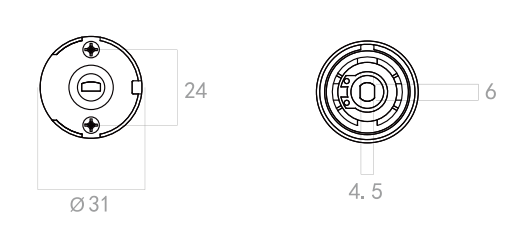

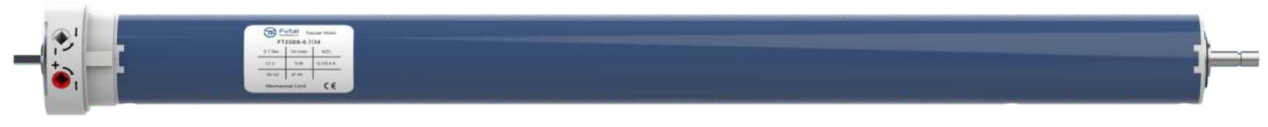

Profiilinäyttö

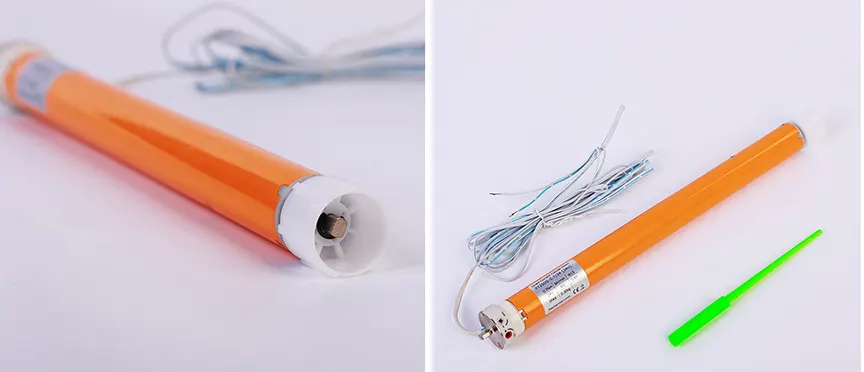

Sisärakenteen kuva

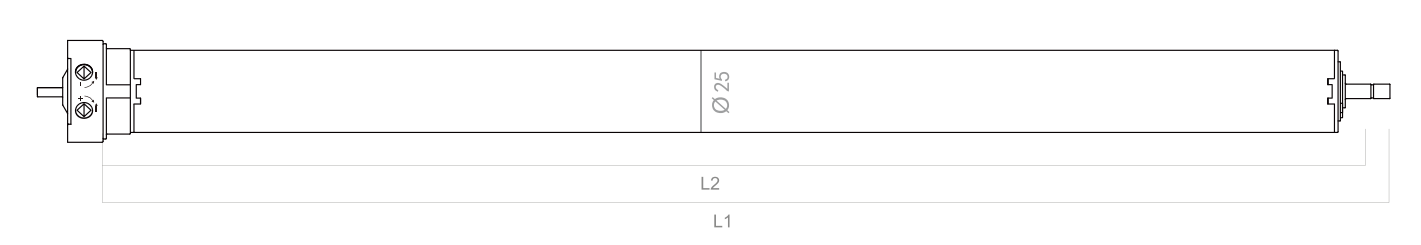

Ulottuvuuspiirros
